Trong thế giới âm thanh, ánh sáng và truyền hình chuyên nghiệp, các loại đầu cắm XLR đóng vai trò cốt lõi trong việc truyền tín hiệu ổn định, an toàn và chính xác. Việc lựa chọn đúng loại đầu chuyển đổi XLR (3-pin, 4-pin, 5-pin hay 6-pin) không chỉ đảm bảo hiệu quả làm việc mà còn giúp tránh hư hỏng thiết bị và giảm nhiễu tín hiệu. Bài viết dưới đây Fitgearshop sẽ giải thích chi tiết từng loại đầu XLR và cách sử dụng đúng chuẩn, dễ hiểu cho người mới lẫn người làm kỹ thuật chuyên nghiệp.
XLR là gì?
XLR là viết tắt của “External Line Return” – loại đầu nối tròn với các chân (pin) kim loại bên trong. XLR được thiết kế để truyền tín hiệu cân bằng (balanced signal), giúp loại bỏ nhiễu hiệu quả trong môi trường âm thanh và ánh sáng chuyên nghiệp. Các phiên bản phổ biến của XLR gồm: 3-pin, 4-pin, 5-pin và 6-pin, mỗi loại có một vai trò và ứng dụng riêng.

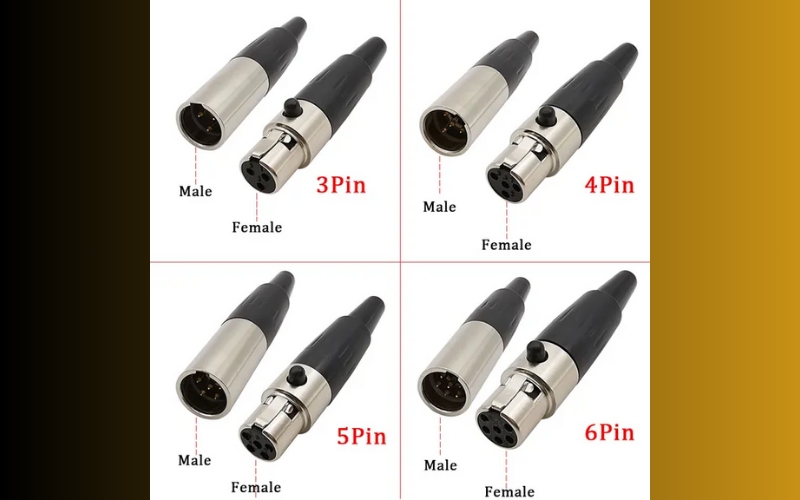

Chi Tiết Về Từng Loại Đầu Chuyển Đổi XLR

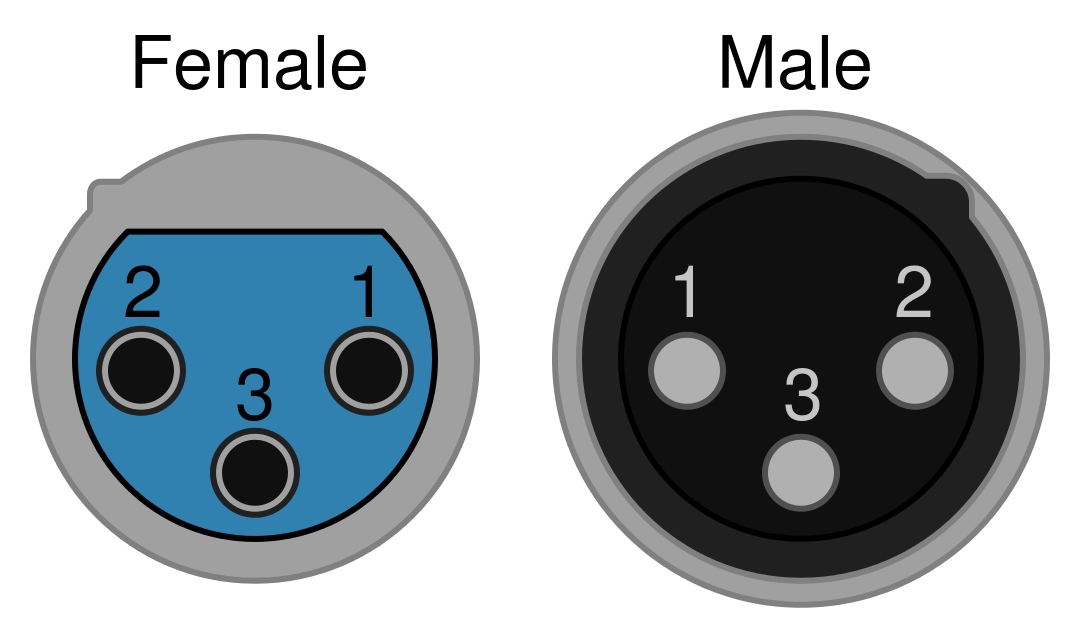

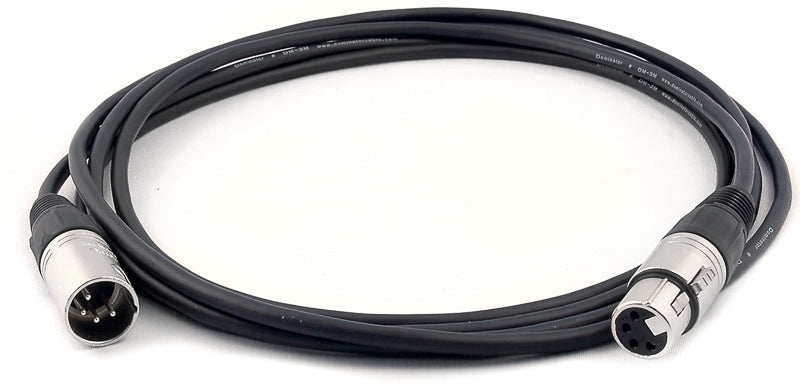

XLR 3-Pin – Chuẩn Kết Nối Âm Thanh Phổ Biến Nhất
| Đặc điểm | Mô tả |
|---|---|
| Số chân (pin) | 3 pin (1: Ground, 2: Hot +, 3: Cold −) |
| Tín hiệu truyền | Âm thanh analog cân bằng (balanced audio) |
| Ứng dụng | Micro, mixer, loa active, sound card, thiết bị ghi âm |
Đây là loại đầu XLR được dùng rộng rãi nhất trong các hệ thống âm thanh chuyên nghiệp do khả năng chống nhiễu rất tốt và hỗ trợ cấp nguồn phantom 48V cho micro condenser.
XLR 4-Pin – Dành Cho Tai Nghe Intercom Và Thiết Bị Có Cấp Nguồn
| Đặc điểm | Mô tả |
|---|---|
| Số chân (pin) | 4 pin (thường: 2 chân cho tai nghe, 2 chân cho micro) |
| Tín hiệu truyền | Âm thanh 2 chiều (micro và headphone), hoặc tín hiệu + nguồn DC |
| Ứng dụng | Hệ thống intercom như Clear-Com, Telex, camera ENG, micro có đèn báo |
XLR 4-pin thường thấy trong hệ thống liên lạc nội bộ (intercom) ở sân khấu, truyền hình, và camera báo chí chuyên nghiệp. Một số thiết bị dùng XLR 4-pin để cấp nguồn + truyền âm cùng lúc.

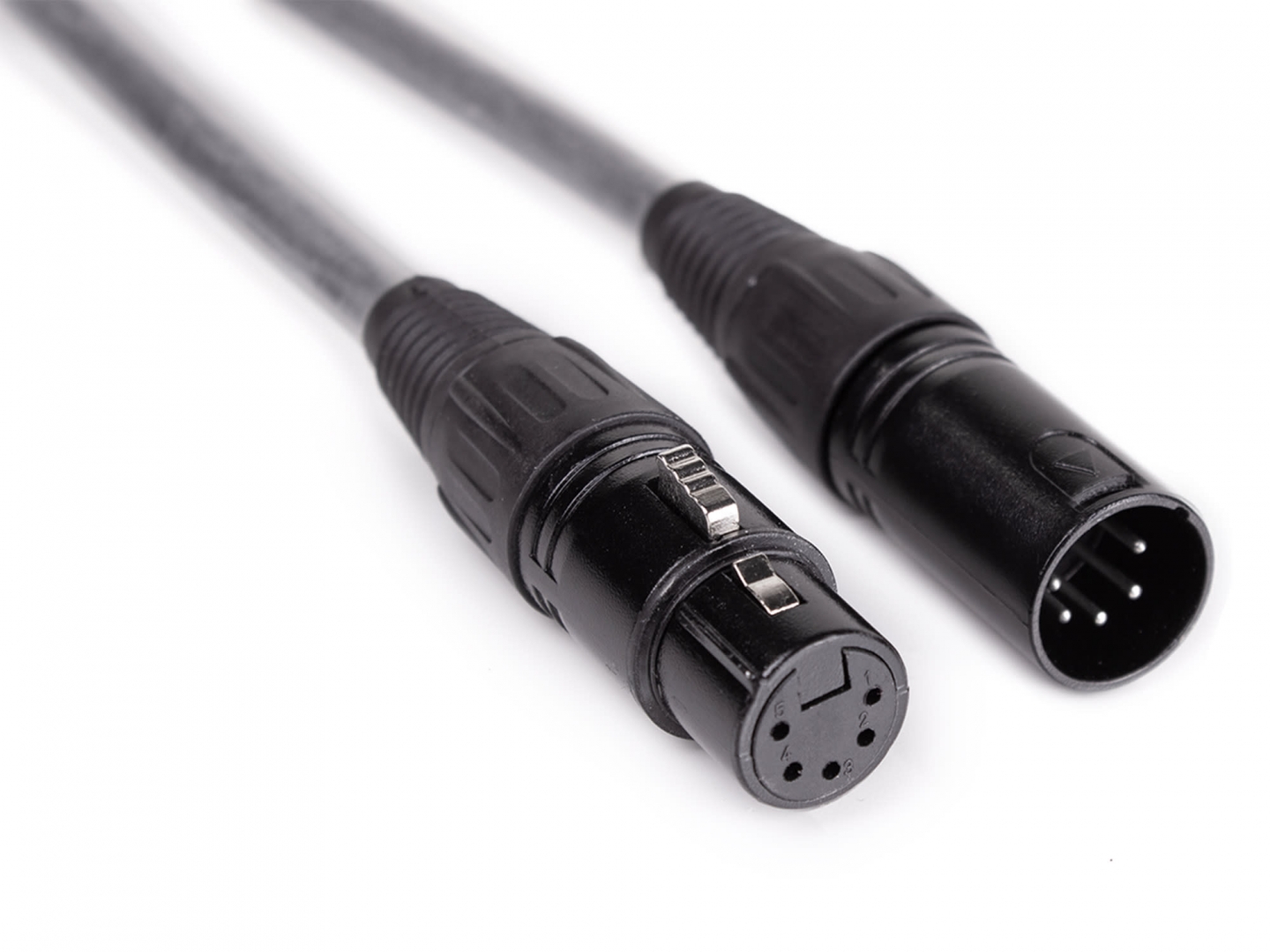

XLR 5-Pin – Chuẩn Truyền Điều Khiển Ánh Sáng DMX512
| Đặc điểm | Mô tả |
|---|---|
| Số chân (pin) | 5 pin (1: Ground, 2: DMX-, 3: DMX+, 4-5: phụ trợ) |
| Tín hiệu truyền | Tín hiệu số (digital) DMX512 điều khiển ánh sáng |
| Ứng dụng | Điều khiển đèn sân khấu, moving head, bàn lighting DMX, thiết bị hiệu ứng ánh sáng |
DMX512 chuẩn quốc tế yêu cầu XLR 5-pin, đảm bảo truyền dữ liệu ổn định, chống nhiễu và không gây nhầm lẫn với tín hiệu âm thanh (dùng XLR 3-pin).
❗ Một số người dùng XLR 3-pin cho hệ thống DMX do thiết bị cho phép, nhưng điều này không khuyến khích, dễ gây nhiễu hoặc sai tín hiệu khi mở rộng hệ thống.

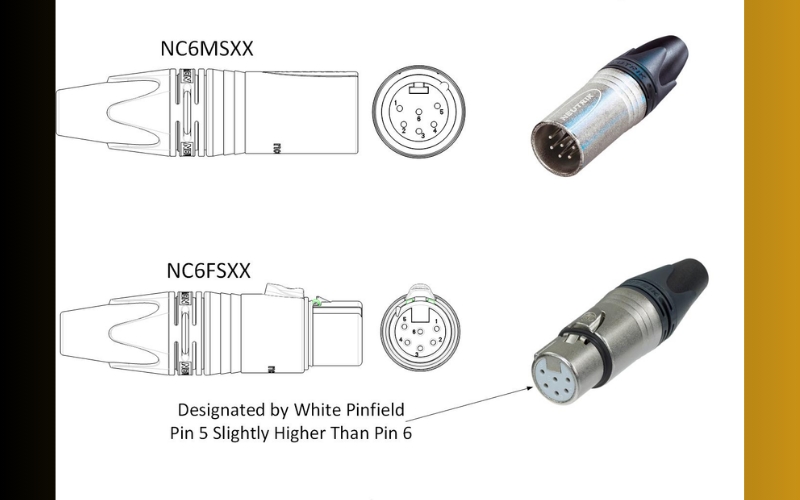

XLR 6-Pin – Truyền Âm Thanh Nhiều Kênh Và Cấp Nguồn Phức Hợp
| Đặc điểm | Mô tả |
|---|---|
| Số chân (pin) | 6 pin (tùy biến: audio L/R, micro, nguồn, control...) |
| Tín hiệu truyền | Truyền âm thanh đa kênh + cấp nguồn + tín hiệu điều khiển |
| Ứng dụng | Intercom stereo 2 kênh, micro đèn (tube mic), hệ thống quay phim chuyên dụng |
XLR 6-pin thường thấy trong thiết bị cao cấp như tai nghe intercom 2 kênh, micro condenser dùng nguồn tube hoặc camera truyền hình chuyên dụng cần truyền nhiều loại tín hiệu qua cùng một cáp.
Bảng So Sánh Tổng Hợp
| Loại đầu XLR | Số chân | Ứng dụng chính | Tín hiệu truyền |
|---|---|---|---|
| XLR 3-pin | 3 | Micro, mixer, loa, phòng thu | Âm thanh analog cân bằng (balanced audio) |
| XLR 4-pin | 4 | Tai nghe intercom, camera, micro cấp nguồn | Âm thanh 2 chiều + nguồn |
| XLR 5-pin | 5 | DMX512 điều khiển ánh sáng, đèn sân khấu | DMX512 (Digital Multiplex 512) là chuẩn truyền tín hiệu kỹ thuật số dùng để điều khiển đèn sân khấu, đèn LED, thiết bị hiệu ứng ánh sáng. Được phát triển bởi USITT, DMX512 là chuẩn công nghiệp quốc tế. |
| XLR 6-pin | 6 | Intercom stereo, micro tube, thiết bị quay phim | Âm thanh đa kênh + nguồn + control |
Làm Sao Để Lựa Chọn Đầu XLR Phù Hợp?
Xác định rõ thiết bị bạn đang dùng: là micro, đèn sân khấu, tai nghe intercom, hay thiết bị truyền hình?
Kiểm tra tài liệu kỹ thuật hoặc nhãn cổng thiết bị: có ghi rõ loại cổng XLR tương ứng (3/4/5/6-pin).
Không tự ý dùng sai loại XLR: Ví dụ, không dùng dây XLR 3-pin cho DMX512, vì dù cắm vừa nhưng chuẩn trở kháng và bố trí chân không phù hợp.
